제품 특징

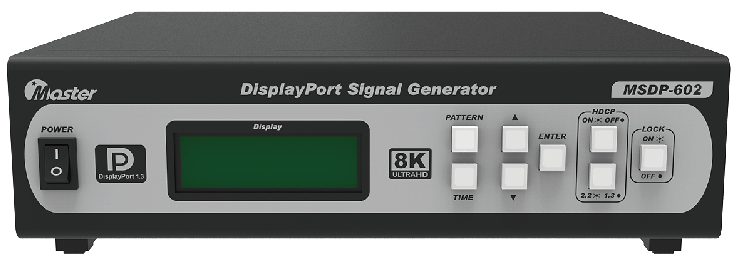

MSDP-602는 DisplayPort 인터페이스를 지원하는 모니터 및 TV의 성능을 검증하기 위해 개발된 전문 DisplayPort 신호 발생기입니다.

DisplayPort 기반 디스플레이 제품의 연구개발(R&D), 생산, 품질관리(QC) 및 신뢰성 평가에 필요한 다양한 테스트 환경을 제공하며, 정확하고 안정적인 신호 출력으로 제품의 성능과 호환성을 효과적으로 검증할 수 있도록 설계되었습니다.

본 제품은 DisplayPort 1.3 규격을 지원하며, 최대 7680 × 4320 @ 30Hz(8K UHD)의 초고해상도 영상 신호를 출력할 수 있어 최신 고해상도 디스플레이 제품의 개발 및 검사에 적합합니다.

다양한 해상도와 타이밍을 지원하여 DisplayPort를 적용한 모니터, TV, 산업용 디스플레이 등 다양한 영상기기의 성능을 정확하게 평가할 수 있습니다.

MSDP-602는 안정적인 신호 생성 기술을 기반으로 장시간 연속 운용 환경에서도 일관된 성능을 제공하며, 신호 품질의 정확한 재현을 통해 개발 단계부터 양산 및 최종 출하 검사까지 신뢰성 높은 테스트 환경을 구현합니다.

또한 사용자 인터페이스를 적용하여 쉽고 편리한 장비 운용이 가능하며, 다양한 시험 조건을 손쉽게 설정하고 관리할 수 있습니다.

본 장비는 디스플레이 제조업체, 연구소, 시험·인증 기관 및 생산라인 등 다양한 산업 현장에서 폭넓게 활용되고 있으며, DisplayPort 기반 제품의 품질 향상과 개발 효율성 증대에 기여하는 핵심 검사 장비입니다.

제품기능

SPECIFICATIONS

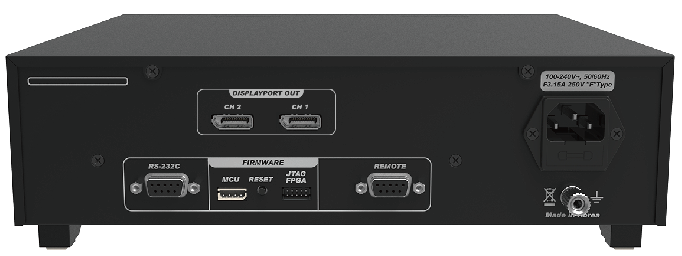

Video Output	출력 포트수	DISPLAYPORT 2Ports
	Video Output	DISPLAYPORT 1.3Ver (HBR3)
	Pixel Clock	HBR3, 1188MHz
	해상도	8K (7680x4320@30Hz) 5K (5120x2160@60Hz) 4K (3840x2160@120Hz) CEA-861A and VESA Timing)
	HDCP	HDCP 2.2 & 1.4 지원
	Output Format	RGB444, YCbCr444, YCbCr422, YCbCr420*8,10,12bit) 7680x4320@30Hz only 8bit
Audio Output	Number of Channel	2channels
	Sample Rate	48KHz
	Waveform	Sine Wave
	Frequency Range	20Hz to 24KHz / 5Hz step
	Level Range	0dB to -110dB / 0.5dB step
	Special Control Mode	Fix, Sweep, Swap, Mute
Date Storage	Timing	1~79 VESA timing (full range) 101~195 CEA 861G timing (Limit range) 201~248 color format / depth test timing (full range)
Date Storage	Pattern	1~140
General Specification	전원	AC 100~240V, 50/60Hz
	사용환경	온도 : 0°C ~ 40°C 습도 : 80% RH 이하 (Non-Condensing)
	크기(WxDxH)	285x262x75 (mm)
	무게	2.5Kg
	본 제품은 예고 없이 사양 및 디자인이 변경될 수 있습니다.
